CATIA 2D繪圖_公差文字、箭頭、線條顏色設定。
一般我們習慣使用AutoCAD軟體處理2D設計圖，但若3D產品變更，則須重新繪製，而CATIA 繪圖模組能夠同時達到2D與3D同步設變的迅速，這樣加快了整個設計的效率與時間的節省，但對於已習慣用AutoCAD軟體的客戶，想要轉移到CATIA 繪圖模組，整個顯示介面與功能皆不熟悉，所以透過下面介紹將可以對CATIA 繪圖模組有更佳的了解。(共有三篇)

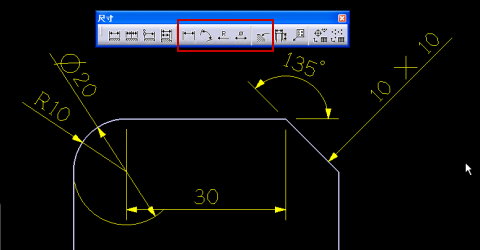

O.尺寸標註顏色與箭頭設定:
尺寸和標註線要黃色，箭頭要三角形充填滿的型式，必須進入管理模式，才能變為如下圖所示

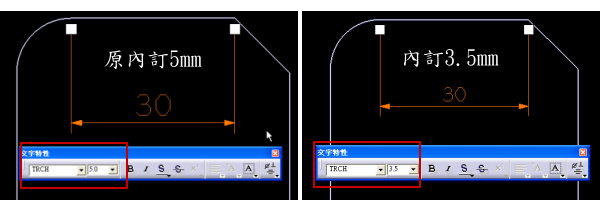

P.尺寸標註字型大小設定:
譬如字高內定要3.5mm，必須進入管理模式，才能內訂為3.5mm

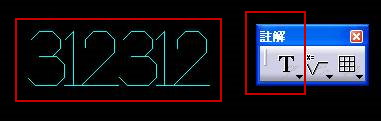

Q.註解文字顏色設定:
註解文字想要內定為青藍色，必須進入管理模式，才能內訂為青藍色

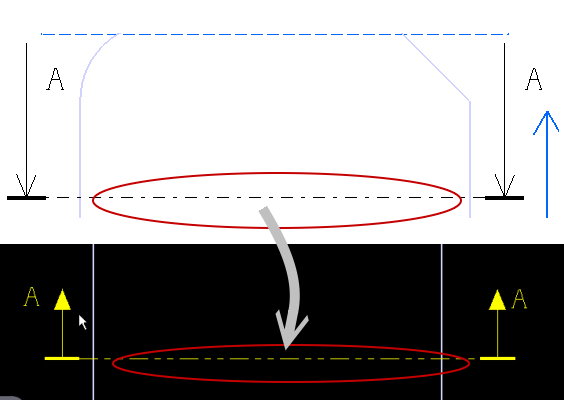

R. 剖面線條更改
一般CATIA內建剖面線如下圖所示，若要更改另一種線條型式，必須進入管理模式，才能修改

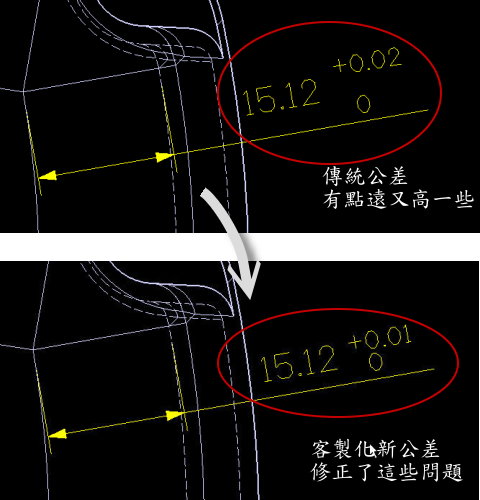

S. 公差設定更改
一般CATIA內建公差設定如下圖所示，若要更改為客製化公差型式，必須進入管理模式，才能修改尺寸公差

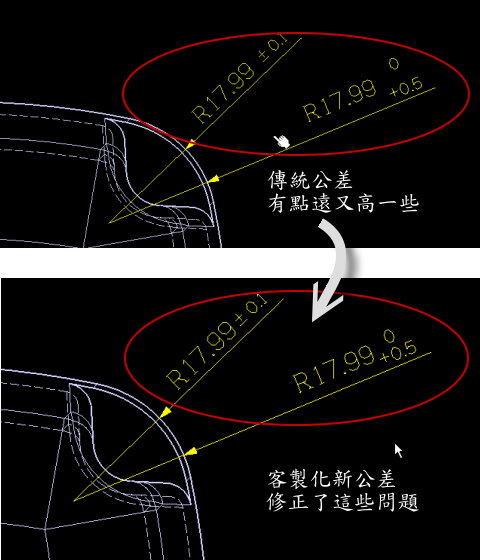

半徑公差

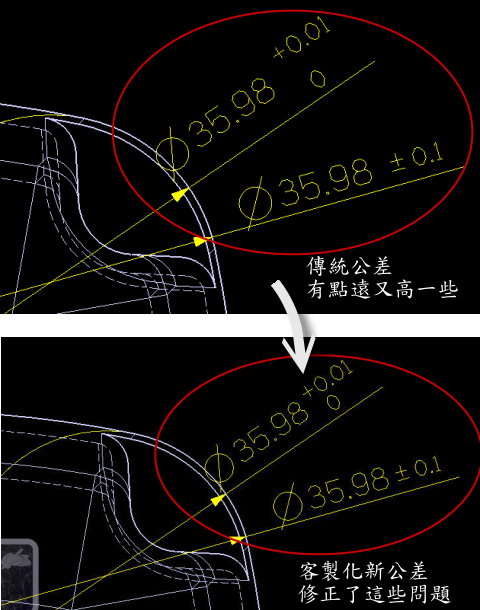

直徑公差

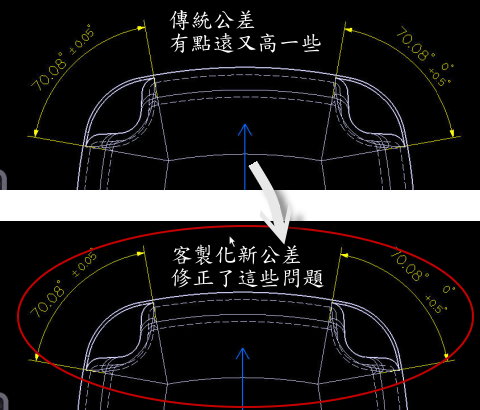

角度公差
